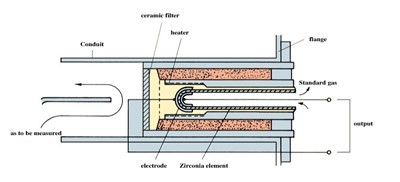

Pracovní princip nástěnného in-line snímače zirkonové sondy

Nástěnný zirkonový kyslíkový senzor je vysokoteplotní baterie koncentrace elektrolytu. V prostředí s vysokou teplotou stovek stupňů má vodivé vlastnosti, které mohou způsobit migraci iontů kyslíku. Protože měřený plyn (spaliny nebo jiné plyny) a referenční plyn (vzduch nebo jiné plyny) Parciální tlak kyslíku platinových elektrod na obou stranách sondy In-line je odlišný. Určitý počet kyslíkových iontů migruje mezi dvěma elektrodami a vytváří potenciál rozdílu koncentrace kyslíku. Vztah mezi potenciální hodnotou a koncentrací kyslíku lze použít Nernstův vzorec k vyjádření:

E=RT/4FxLnP1/P2

Ve vzorci: E-- potenciál rozdílu koncentrace kyslíku (V)

R--konstanta ideálního plynu (8,314 J/molK)

T--hodnota absolutní teploty (K)

F--Faradayova konstanta (96500 c/mol)

P1--Referenční parciální tlak plynu (vzduch)

P2 - naměřený parciální tlak plynu

Thelambda sonda na stěnuvysílač vypočítává a převádí naměřená data prostřednictvím mikrokontroléru, zobrazuje obsah kyslíku na digitální trubici a převádí jej na proudový signál pro použití počítačem nebo záznamníkem.

Nástěnný snímač o2 SOLIDAT se používá nejen v odvětvích s vysokou spotřebou energie, jako je ocel, elektrická energie, ropa a petrochemie, sušárny, papír a celulóza, potraviny, vlákna atd., ale používá se také pro spalování v různých spalovacích zařízeních. jako jsou spalovny odpadu a malé a střední kotle. Řízení nebo kontrola, má širokou škálu použití a dosáhl plodných výsledků v úspoře energie. navíclambda sonda na stěnumůže také zcela spálit látky prostřednictvím řízení a kontroly koncentrace kyslíku, což snižuje emise oxidu uhličitého, SOx a NOx a přispívá k prevenci globální změny klimatu a předcházení znečištění ovzduší.
