Jak si vybrat vhodný řízený radarový měřič hladiny? Typ tyče vs typ kabelu

Radarové hladinoměry s naváděnou vlnoumají také různé detekční komponenty, jako je typ tyče a typ kabelu. Když si uživatelé vybírají radarové hladinoměry s naváděnou vlnou, často si nejsou jisti, zda zvolit typ tyče nebo typ kabelu. Ve skutečnosti mezi těmito dvěma typy není žádný absolutní rozdíl. Klíčové je, zda jsou vhodné pro konkrétní aplikační scénáře.

Obecně je rozsah měření radarových hladinoměrů s řízenou vlnou tyčového typu 6 metrů, zatímco rozsah měření radarových hladinoměrů s vedenou vlnou kabelového typu může dosáhnout 75 metrů. Takové nastavení bere v úvahu především pohodlí při přepravě a instalaci. Pokud je tedy požadována hladina kapaliny s rozsahem měření větším než 6 metrů, lze zvolit radarový hladinoměr s řízenou vlnou kabelového typu; jinak lze zvolit radarový hladinoměr s řízenou vlnou tyčového typu.

Kromě toho mají radarové hladinoměry tyčového typu s vedenou vlnou silnou schopnost pronikat párou a pěnou. Pokud jsou tedy v médiu bubliny nebo se vaří, doporučuje se pro získání přesnějších výsledků měření použít radarový hladinoměr s řízenou vlnou tyčového typu.

Kromě toho se pro kapalná média s malou dielektrickou konstantou doporučuje použít radarový hladinoměr s řízenou vlnou kabelového typu nebo radarový hladinoměr s řízenou vlnou se dvěma kabely. Obecně řečeno, tyčový radarový hladinoměr s vedenou vlnou může měřit jakékoli médium za předpokladu, že dielektrická konstanta je větší nebo rovna 1,8; zatímco radarový hladinoměr s dvojitým vedením vlny vyžaduje dielektrickou konstantu větší nebo rovnou 1,6. Proto při měření kapalných médií s menší dielektrickou konstantou je radarový hladinoměr kabelového typu s vedenou vlnou stabilnější a přesnější než tyčový.

Ať už se jedná o tyčový radarový hladinoměr s řízenou vlnou nebo radarový hladinoměr s řízenou vlnou kabelového typu, existují různé konfigurace, jako je typ se dvěma tyčemi, typ se dvěma kabely, typ s jednou tyčí a typ s jedním kabelem. Při výběru si můžete vybrat nejvhodnější typ podle skutečných pracovních podmínek.

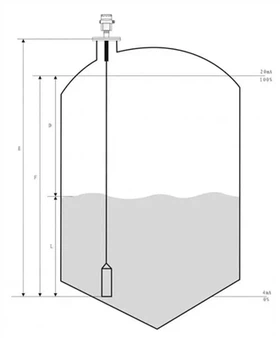

Kromě správného výběru typuradarový hladinoměr s řízenou vlnou, musíme také věnovat pozornost poloze instalace. Obecně řečeno, sondy těchto dvou radarových hladinoměrů s řízenou vlnou jsou vzdáleny nejméně 300 mm od stěny nádrže a nejméně 200 mm od překážek v nádrži. Zároveň je dno sondy vzdáleno minimálně 30 mm od dna nádrže.

Výběr správného typuradarový hladinoměr s řízenou vlnouje založen na zvážení konkrétních aplikačních scénářů. Velmi důležitá je přitom také rozumná montážní poloha.
