Co je radarový snímač hladiny?
Radarový snímač hladiny je zařízení, které využívá radarovou technologii k měření hladiny kapalných nebo pevných materiálů uvnitř kontejnerů, nádrží, sil nebo sil. Tento senzor může realizovat nepřetržité monitorování hladiny kapaliny, přesně měřit výšku materiálů vysíláním a přijímáním radarových vln a může rychle odrážet změny hladiny kapaliny.
Radar se dělí na kontaktní měření úrovně (radar s řízenou vlnou) a bezkontaktní technologii měření úrovně, která může poskytnout spolehlivá data v různých aplikačních scénářích. Ať už ve vysoké teplotě, vysokém tlaku nebo korozivním prostředí, tento senzor může pracovat stabilně, takže je široce používán v systémech monitorování a řízení hladiny kapalin v chemickém, ropném, potravinářském a farmaceutickém průmyslu. Díky vysoké přesnosti a přizpůsobivosti radarový snímač hladiny účinně zlepšuje bezpečnost a efektivitu výrobního procesu.
Představení produktu
Radarové hladinoměry mohou být vyrobeny některou z následujících technologií: Kontaktní měření hladiny a bezkontaktní technologie měření hladiny.
Kontaktní měření
Radarový hladinový vysílač s naváděnými vlnami: Měření se provádějí pomocí radarových sond s naváděnými vlnami. Toto kontaktní měření nebo intruzivní vysílač využívá reflektometrii v časové oblasti (TDR), kde sonda proniká hluboko do suchého nebo objemného média, aby detekovala šíření elektromagnetických vln. Konstrukce TDR sondy eliminuje překážky ve vlnové dráze, čímž eliminuje ztrátu signálu. Technologie je vysoce odolná vůči vysokým teplotám, tlakům a poškození okolního prostředí, díky čemuž je vhodná pro použití v náročných provozních podmínkách. Tato technologie prakticky nevyžaduje údržbu a je vhodná pro špičkové průmyslové aplikace a je široce používána v radarových snímačích hladiny s naváděnou vlnou a radarových vysílačích hladiny s naváděnou vlnou.
Bezkontaktní radarový snímač hladiny
U bezkontaktních hladinoměrů radarového typu lze mikrovlnné frekvence vyzařované radarovými produkty SOLIDAT rozdělit na: nízkofrekvenční radar pod 26 GHz a vysokofrekvenční radar FMCW nad 78 GHz.
Vysílač s frekvenčně modulovanou spojitou vlnou (FMCW):
Radarové vysílače technologie FMCW pracují s radarovými anténami. Radarová anténa je zodpovědná za přenos signálů a přijímač zachycuje tyto signály v určitém časovém okně. Tyto časové údaje se berou v úvahu při měření hladiny. Radarové vysílače FMCW vysílají vysokofrekvenční spojité signály s postupně se zvyšujícími frekvencemi. Tento proces změny frekvence se nazývá frekvenční rozmítání. Tímto způsobem může technologie dosáhnout nepřetržitého měření. Tento radarový vysílač je v podstatě bezkontaktní hladinový vysílač.
Mezi klíčové články v procesu výroby oceli patří koksování uhlí, slinování a výroba železa. V těchto vazbách hrají důležitou roli zařízení jako sklady uhlí, koksu, plynojemy atd. Vzhledem k přítomnosti pevných materiálů, silnému prachu a nízké dielektrické konstantě v pracovním prostředí se pro měření obvykle volí vysokofrekvenční pulzní radarové hladinoměry. Pro látky, jako je surový benzen a černouhelný dehet, jsou vzhledem k jejich těkavým a krystalickým vlastnostem vhodnější radarové hladinoměry s vedenou vlnou.

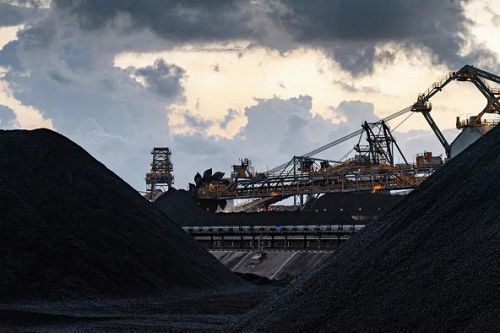

Uhelný průmysl se také potýká s problémy, jako je měření pevných látek a silná prašnost při manipulaci se surovým uhlím, práškovým uhlím a uhelnou hlušinou. Hlavní volbou jsou proto také vysokofrekvenční pulzní radarové hladinoměry.
Výrobní proces cementářského průmyslu zahrnuje více skladových spojů, jako jsou sklady surovin, sklady slínku atd. Pracovní podmínky těchto spojů jsou podobné jako u výše uvedených odvětví, proto se také doporučuje používat vysokofrekvenční pulzní radar hladinoměry pro měření.

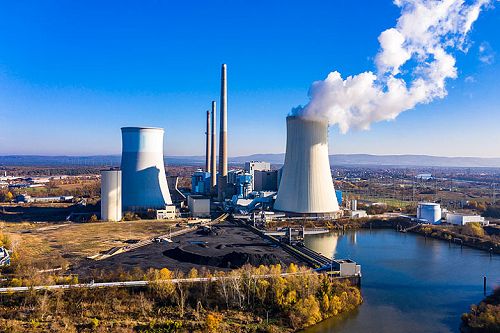

Ve výrobním procesu tepelné energie, vodní energie a výroby bioenergie v energetice patří mezi vazby, které je třeba měřit, zásobníky surového uhlí, bazény s cirkulující vodou atd. V závislosti na pracovních podmínkách může být použit vysokofrekvenční pulzní radarový hladinoměr, naváděný Pro měření lze zvolit vlnový radarový hladinoměr nebo nízkofrekvenční radarový hladinoměr.
Když neželezný metalurgický průmysl zpracovává kovy, jako je hliník, nikl, zinek a titan, musí nádrž na kal, nádrž na rozpouštění a další zařízení ve svém výrobním procesu pracovat ve vysoké teplotě, silné vodní páře a korozi. Proto je třeba při výběru hladinoměru zohlednit tyto faktory a obvykle se volí radar s vedenou vlnou nebo nízkofrekvenční radarový hladinoměr. Pro měření pevných látek lze stále zvolit vysokofrekvenční radarový hladinoměr.
Když průmysl ochrany vod provádí hydrologické monitorování, alarm prevence povodní a zavlažování zemědělské půdy, je třeba vzít v úvahu faktory, jako je vzdálenost přenosu signálu, napájecí napětí a umístění instalace. Pro měření se proto obvykle volí radarové vlny s menším vyzařovacím úhlem a volí se vysokofrekvenční radarové hladinoměry s protokolem MODBUS.
Ve výrobním procesu potravinářského a farmaceutického průmyslu musí zařízení, jako jsou nádrže na jedlý olej a nádrže na skladování sójového šrotu, splňovat určité hygienické požadavky. V tomto případě se pro měření obvykle volí vysokofrekvenční radarový hladinoměr a volí se utěsněná anténa splňující hygienické podmínky.
V chemickém průmyslu musí sklady ropy, benzinové nádrže a další zařízení ve výrobních linkách petrochemických a uhelných chemikálií čelit různým složitým pracovním podmínkám. Podle aktuální potřeby lze pro měření vybrat vysokofrekvenční pulzní radarové hladinoměry, radarové hladinoměry s vedenou vlnou nebo nízkofrekvenční radarové hladinoměry.
Odvětví ochrany životního prostředí a úpravy vody zahrnuje více článků při čištění odpadních vod, jako jsou sběrné studny vody, biochemické reakční bazény atd. Podle pracovních podmínek různých spojů mohou být radarové hladinoměry s vedenou vlnou, vysokofrekvenční radarové hladinoměry popř. pro měření lze zvolit ultrazvukové hladinoměry.
Ve výrobních linkách polovodičového průmyslu se zařízení, jako jsou sklady křemíkového mikroprášku, musí vypořádat s pracovními podmínkami, jako jsou nízké dielektrické konstanty a silný prach. Proto jsou pro toto odvětví hlavní volbou vysokofrekvenční radarové hladinoměry.
Princip fungování radarového hladinového vysílače
Základní pracovní princip radarového hladinového vysílače zahrnuje tři kroky: vysílání, odraz a příjem. Radarový senzor vysílá elektromagnetické vlny ve formě paprsků přes anténu. Tyto vlny se odrážejí zpět na povrch materiálu terče a odražený signál je opět přijímán anténou. Systém vzorkuje každý bod vysílaného a odraženého paprsku a po zpracování inteligentním procesorem vypočítá vzdálenost mezi médiem a sondou a výsledek přenese na displej terminálu pro zobrazení, alarm a provoz. V časovém intervalu mezi vysíláním a příjmem funguje anténní systém jako přijímací zařízení pro analýzu signálu ozvěny a doba zpracování je kratší než jedna miliardtina sekundy pro dosažení rychlé a přesné analýzy ozvěny.
Radarový senzor využívá jedinečnou technologii úpravy časového intervalu pro zesílení a lokalizaci signálu ozvěny každou sekundu a poté jej analyzuje a zpracovává. Tímto způsobem dokáže radarový senzor přesně zpracovat tyto zesílené echo signály během 0,1 sekundy bez nutnosti dlouhodobé frekvenční analýzy.
Hlavní výhodou radarového hladinoměru je jeho vynikající výkon v drsném prostředí. Dokáže efektivně měřit toxická nebo korozivní média, pevné, kapalné, prašné nebo kalové látky. Konkrétně při radarovém měření hladiny má následující vlastnosti:
Kontinuální a přesné měření
Díky jedinečným vlastnostem elektromagnetických vln jsou jeho měřicí aplikace velmi široké a nebudou rušeny okolním prostředím. Bezdotykový radarový snímač hladiny je speciální měřicí zařízení, jehož sonda se nedotýká povrchu média, lze tak dosáhnout bezkontaktního měření. Tato metoda měření může rychle a přesně měřit hladinu kapaliny v různých médiích a sondu téměř neovlivňují faktory, jako je teplota, tlak a plyn.
S funkcí potlačení ozvěny při rušení
Například interferenční echo spoje v dosahu paprsku nebo interferenční echo způsobené hlukem při napájení a vybíjení může být automaticky potlačeno vnitřním řídicím systémem fuzzy logiky.
Přesné, bezpečné a energeticky úsporné
Radarový hladinoměr může měřit ve vakuu nebo vysokotlakém prostředí, vykazuje vysokou přesnost a bezpečnost a má silnou přizpůsobivost, vhodný pro téměř každou příležitost. Použité materiály mají nejen stabilní chemické a mechanické vlastnosti, ale také dobré recyklační vlastnosti, což je velmi šetrné k životnímu prostředí.
Bezúdržbový a vysoce přizpůsobivý
Mikrovlnná technologie je téměř bez rušení a není v přímém kontaktu s měřeným médiem, takže ji lze použít v různých situacích, jako je vakuové prostředí, měření hladiny kapalin nebo měření hladiny materiálu. Díky použití pokročilých materiálů má tato technologie silnou toleranci vůči složitým chemickým a fyzikálním podmínkám a může poskytovat přesné, spolehlivé a dlouhodobě stabilní analogové nebo digitální signály.
Snadná údržba a snadná obsluha
Radarový hladinoměr je vybaven funkcí alarmu poruchy a autodiagnostiky. Chybový kód poskytovaný modulem provozního displeje se používá k analýze problému a poruchu lze rychle identifikovat a vyřešit. Díky tomu je proces údržby a kalibrace pohodlnější a přesnější a zajišťuje stabilní provoz přístroje.
Široce používané, vhodné pro téměř všechna média
Radarový hladinoměr dokáže měřit nádrže různých tvarů, včetně kulových nádrží, horizontálních nádrží, válcových nádrží a kuželových nádrží. Kromě toho je také vhodný pro monitorování hladiny skladovacích nádrží, vyrovnávacích nádrží, mikrovlnných trubic a bypassových potrubí. Pokud jde o typ média, může měřit různá média, jako jsou kapaliny, částice a kaly.
Radarové hladinové snímače jsou vhodné nejen pro různé pevné materiály, ale také jsou schopné měřit hladinu kapalin a kalů. Tento přístroj může pracovat stabilně při různých teplotách, tlacích, směsích parních plynů a procesních podmínkách. Mezi jeho hlavní aplikace patří:

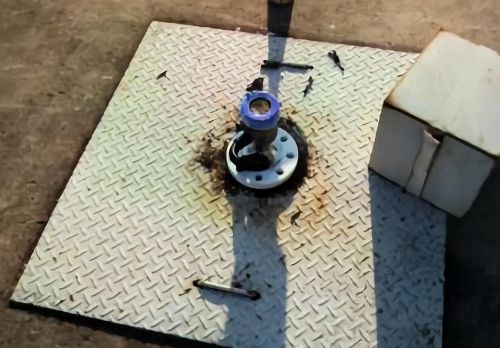

1
2
3
4
5
6
7
8
Anténa
Anténa radarového hladinoměru se používá hlavně k vysílání a příjmu mikrovlnných signálů. Jeho tvar a režim polarizace lze zvolit podle potřeby. Mezi běžně používané typy patří univerzální typ, sanitární typ, zdvihací typ, antikorozní typ, přírubový typ, závitový typ, vysokoteplotní typ, typ dešťové kapky atd. Mikrovlnný signál vysílaný anténou se odráží a láme v kapalinovém médiu a poté přijímá přijímač, čímž tvoří pracovní princip radarového snímače hladiny.
Přijímající procesor
Přijímač slouží k příjmu mikrovlnného signálu odraženého od povrchu měřené kapaliny. Procesor je inteligentní částí radarového hladinoměru, který je zodpovědný za zpracování mikrovlnného signálu přijímaného přijímačem.
Zobrazit
Displej je rozhraní člověk-stroj radarového hladinoměru. Obvykle zobrazuje různé výstupy dat procesorem ve formě textu, čísel, křivek atd. Podle potřeb uživatele lze volit různé typy displejů, jako je LCD, Bluetooth atd. LCD displeje jsou široce používány v různých průmyslových prostředích . Bluetooth je pohodlnější pro ladění na místě.
Ostatní komponenty
Kromě výše uvedených komponent má radarový hladinoměr ještě některé další komponenty, jako je držák pro montáž antény, útlumový signál, izolátor, filtr atd. Tyto komponenty hrají v systému pomocnou roli a zajišťují přesnost, stabilitu a spolehlivost radarové měření hladiny.
1.Pravidelná údržba
Pravidelná údržba radarového hladinoměru je klíčovým krokem k zajištění jeho normálního provozu, včetně následujících kontrol: potvrďte, že vzhled zařízení není poškozen, sonda je udržována v čistotě, spojovací části nejsou uvolněné a obrazovka displeje funguje správně. Kromě toho by mělo být také zkontrolováno uzemnění zařízení, aby bylo zajištěno dobré uzemnění, aby se zabránilo elektromagnetickému rušení ovlivňovat výkon zařízení.
2. Udržujte zařízení čisté
Sonda radarového hladinoměru je jeho klíčovou součástí a vyžaduje zvláštní pozornost na jeho čistotu. Při kontrole otřete povrch sondy čistým měkkým hadříkem, abyste zabránili ulpívání skvrn a nečistot. Současně by měl být vnější plášť hladinoměru pravidelně čištěn, aby se odstranil prach a nečistoty, aby byl zajištěn efekt rozptylu tepla a normální provoz zařízení.
3. Zabraňte silným vibracím
Jako vysoce přesný přístroj může být radarový hladinoměr poškozen silnými vibracemi. Při instalaci a používání je proto třeba se co nejvíce vyvarovat silných vibrací. Pokud je zařízení instalováno v prostředí s velkými vibracemi, měla by být přijata vhodná opatření ke snížení vibrací, jako je použití pryžových podložek.
4.Pravidelná kalibrace
Přesnost radarového hladinoměru je klíčem k jeho výkonu a je třeba ji pravidelně kalibrovat, aby byla zachována jeho přesnost. Kalibrační metody zahrnují srovnání se standardním vybavením nebo testování hladinoměrem známé výšky. Pokud jsou v zařízení zjištěny chyby, je třeba včas provést úpravy nebo opravy, aby byla zajištěna přesnost jeho měření.
5. Věnujte pozornost pracovnímu prostředí
Výkon radarového hladinoměru je výrazně ovlivněn pracovním prostředím. Za prvé, je třeba se vyvarovat použití v extrémních podmínkách, jako je vysoká teplota, vysoký tlak nebo silné korozivní prostředí, které mohou poškodit zařízení. Za druhé je nutné zajistit, aby napájení zařízení bylo stabilní, aby se zabránilo vlivu kolísání napětí na zařízení. Kromě toho je třeba pravidelně kontrolovat kabelové připojení, aby byl zajištěn dobrý kontakt, aby se předešlo problémům s přenosem signálu.
Naše továrna
Automatizované výrobní linky: Investujeme do pokročilých automatizovaných výrobních linek, abychom zlepšili efektivitu výroby a zajistili konzistenci kvality produktů.
Inteligentní výrobní technologie: Využijte inteligentní výrobní technologii k realizaci digitálního, síťového a inteligentního řízení výrobního procesu.
Neustálé inovace: Neustále zavádíme nové technologie a zařízení, abychom si udrželi vedoucí postavení v oboru a poskytovali zákazníkům nejkonkurenceschopnější řešení.
Otázka: 1, Co je měření úrovně radarového typu?
A: Elektronická zařízení radarových snímačů hladiny, která se používají pro měření hladiny kapalin. Jak název napovídá, tyto hladinové vysílače využívají radarovou technologii pro detekci hladiny kapaliny. Tyto vysílače pracují na základě elektromagnetických vln v rozsahu mikrovlnné šířky pásma.
Otázka: 2, Jaký je radarový způsob měření?
Odpověď: Tato moderní metoda měření vzdáleností je založena na skutečnosti, že světlo (ať už ve formě rádiových vln, mikrovln, viditelného světla nebo rentgenového záření) se šíří rychlostí 300,000 km/s.
Otázka: 3, Co jsou radarová měření?
A: Termín "radar" je zkratka pro RAdio Detection And Ranging; je to systém pro detekci objektů pomocí odražené elektromagnetické energie. Radarové systémy mohou měřit směr, nadmořskou výšku, dosah a rychlost vzdálených objektů daleko od radarového stanoviště.
Otázka: 4, Jak přesná je úroveň radaru?
A: Měření výšky hladiny kapaliny pomocí radarových paprsků. Vhodné pro většinu tekutých médií, včetně korozivních kapalin. Vhodné pro širokou škálu kapalných a pevných médií, nezávisle na vlastnostech kapaliny. Vysoká přesnost, obvykle v rozsahu milimetrů.
Otázka: 5, Co je radar s řízenou vlnou?
A: Radarová zařízení s naváděnou vlnou nemají žádné pohyblivé části a vyžadují minimální údržbu. Mohou měřit jak úroveň, tak rozhraní mezi dvěma médii. Technologie není ovlivněna hustotou média, měnícími se teplotami nebo tlaky a poskytuje spolehlivá a přesná měření v náročných aplikacích.
Otázka: 6, Jaký je pracovní princip GWR?
A: Princip činnosti Radarový vysílač s vedenou vlnou pracuje na principu času a cestování (TDR). Radarová vlna se šíří rychlostí světla. Doba letu se převádí na signál hladiny pomocí elektronických jednotek. Sonda vysílá vysokofrekvenční vlnové impulsy, které se pohybují podél kabelové sondy nebo tyčové sondy.
Otázka: 7, Jaký je rozdíl mezi GWR a bezkontaktním radarem?
A: Guided Wave Radar (GWR) používá k měření sondu k vedení vysokofrekvenčních elektromagnetických vln při jejich cestě dolů z vysílače do měřeného média. Bezkontaktní radar vysílá vzduchem elektromagnetickou vlnu, ta se pak odráží od média a vrací se zpět do zařízení.
Q: 8, Kdy použít řízený vlnový radar?
Odpověď: GWR lze použít v široké škále aplikací a médií včetně pevných látek a kapalin. Radarové vysílače s vedenou vlnou se velmi běžně používají při měření hladiny kapalinového rozhraní.
Otázka: 9, K čemu se používá měřidlo nádrže?
A: Měření nádrže je měření kapalin ve velkých skladovacích nádržích za účelem kvantifikace objemu a hmotnosti produktu v nádržích. Ropný a plynárenský průmysl obecně používá statické objemové hodnocení obsahu nádrže. To zahrnuje měření hladiny, teploty a tlaku.
Otázka: 10, Jsou radarové snímače hladiny ovlivněny teplotou a tlakem?
Odpověď: Teplota a tlak mají určitý vliv na radarové hladinoměry, ale vliv je zanedbatelný.
Otázka: 11, Jaká je technika bezkontaktního měření úrovně?
Odpověď: Bezkontaktní snímače hladiny pro kapaliny lze rozdělit na dvě technologie snímání, radar a ultrazvuk. Radarové bezkontaktní snímače hladiny fungují tak, že vysílají krátké mikrovlnné signály směrem k kapalině prostřednictvím snímače. Mikrovlnný signál poté dopadá na povrch kapaliny a odráží se zpět směrem k senzoru.
Otázka: 12, Co je to bezkontaktní radarový vysílač hladiny?
A: Radarové hladinové vysílače jsou vynikající zařízení pro bezkontaktní měření hladiny. Mikrovlnné impulsy vysílané anténou radaru se šíří rychlostí světla a část jejich energie odražené od povrchu měřeného média je přijímána stejnou anténou.
Q: 13,Jak měřit úrovně sila pomocí radaru?
Odpověď: Vlny jsou vyzařovány z antény a odrážejí se od povrchu látky a vracejí se do antény. Doba, za kterou se vlny vrátí, se používá k výpočtu vzdálenosti mezi anténou a povrchem látky, která se pak převede na měření hladiny.
Q: 14,Jaký radarový senzor se používá pro kontinuální měření hladiny sypkých látek?
A: SLDL5185 je radarový senzor pro kontinuální měření sypkých látek i za obtížných procesních podmínek. Je zvláště vhodný pro měření hladiny ve vysokých silech a velkých bunkrech.
Otázka: 15, Jaký je rozdíl mezi radarem CW a radarem FMCW?
A: Na rozdíl od FMCW radarů, CW radary (kontinuální vlnové rady) vysílají radarové vlny s konstantní frekvencí a amplitudou. Proto zde není žádná frekvenční modulace s CW radarem. Ve srovnání s radarovými snímači FMCW se radarové snímače CW používají především pro měření rychlosti.
Q: 16,Co je frekvenčně modulovaný CW radar?
A: FMCW (Frequency Modulated Continuous Wave radar se liší od pulsního radaru tím, že elektromagnetický signál je vysílán nepřetržitě. Frekvence tohoto signálu se v průběhu času mění, obvykle v průběhu nastavené šířky pásma.
Otázka: 17, Jaká je úroveň radaru 80G?
Odpověď: Radarový senzor 80G má ve srovnání s typem 26G obvykle užší úhel paprsku. Tento zaostřený signál a úzký úhel paprsku přispívají k lepší přesnosti a snížení rušení a zajišťují, že snímač poskytuje přesné měření úrovně i ve složitém prostředí s mnoha překážkami.
Otázka: 18, Jaká je frekvence vysílače radarové hladiny?
Odpověď: Většina používá 6 GHz, 10 GHz nebo 26 GHz. Dnes přišly na trh nové radarové senzory s 80 GHz. Ty přinášejí do procesní instalace mnoho výhod, protože se dobře hodí do aplikací, kde tradiční radarové vysílače potřebují více prostoru pro úhel paprsku.
Otázka: 19, Co je 80 GHz?
Odpověď: Radarové snímače hladiny 80 GHz pracují na frekvenci 80 GHz (gigahertz), která je rovněž v frekvenčním rozsahu milimetrových vln. Tyto senzory se obvykle používají pro měření hladiny kapalin a pevných látek v nádržích, silech a zásobnících.
Otázka: 20, Může radar detekovat hladinu vody?
A: Bezkontaktní: měření hladiny vody radarem je bezkontaktní a nenarušuje přirozený tok vody. Dlouhý dosah: Radarové hladinoměry mohou měřit vodní hladiny na velké vzdálenosti, což je činí ideálními pro monitorování velkých vodních ploch.
Jako jeden z předních výrobců a dodavatelů radarů v Číně vás srdečně vítáme, abyste si zde mohli koupit radar na skladě z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. Kontaktujte nás pro cenovou nabídku.
